3D Design

Real Product

자동화 설비 (Automation)

Roll to Roll Vision 검사기

3D Design

Real Product

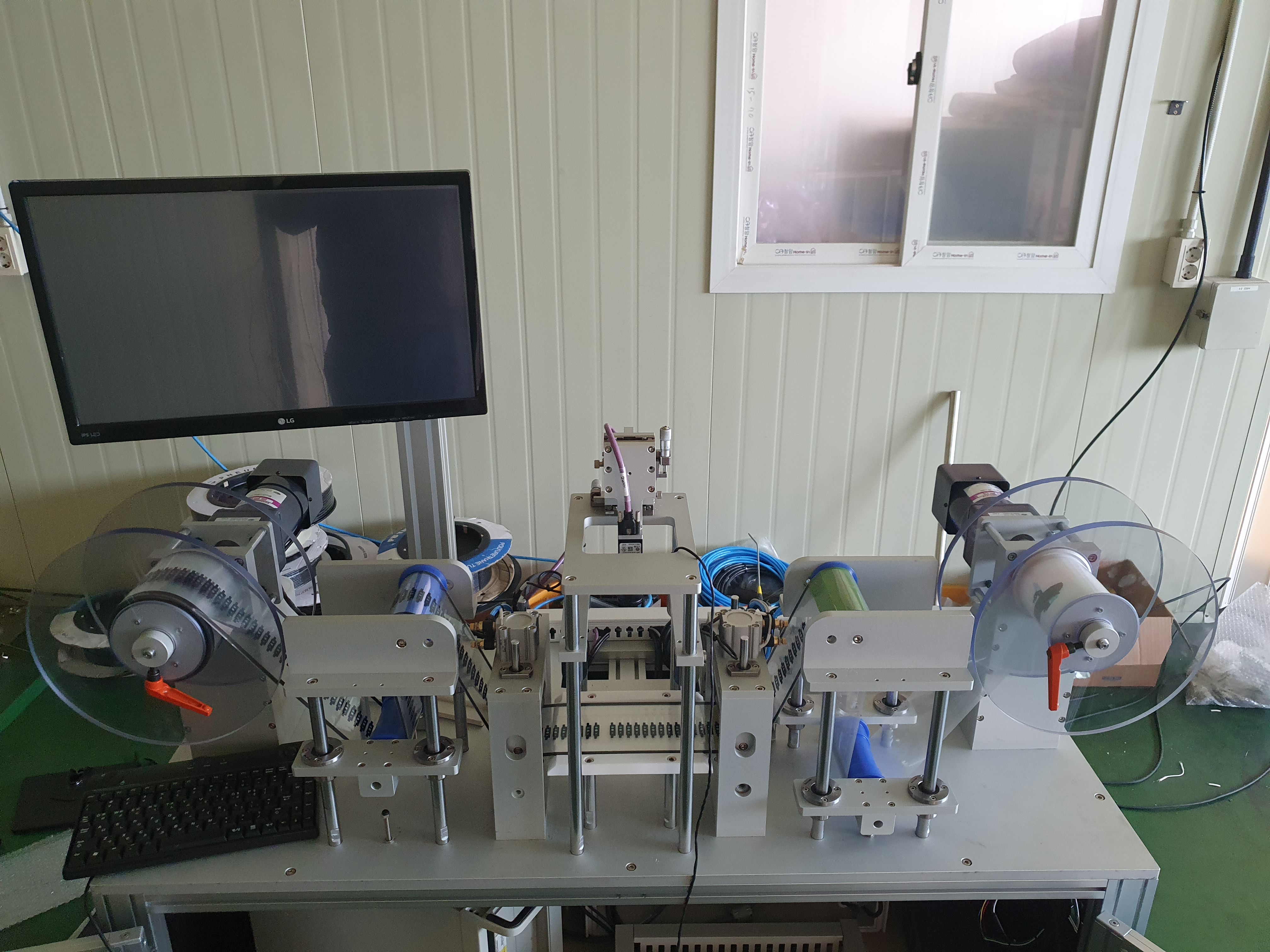

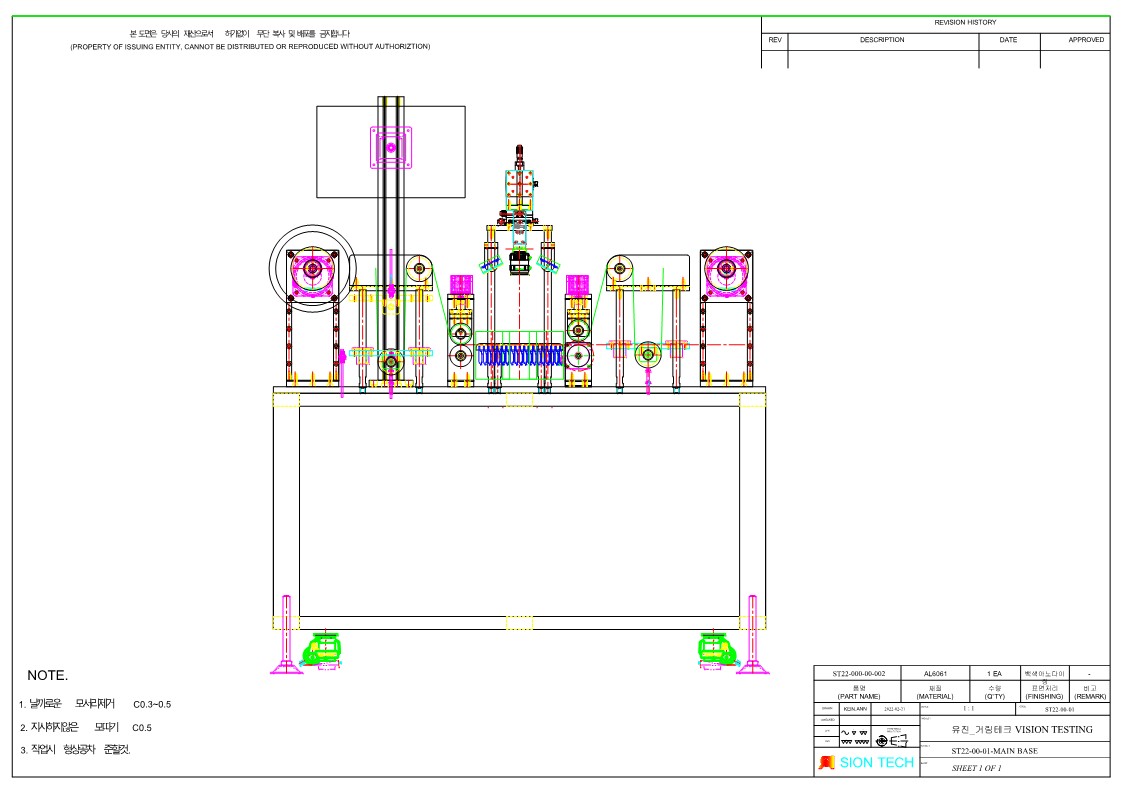

상세설명:

본 설비는 휴대폰 PCB 기판에 들어가는 가이드 테이프를 Roll to Roll 방식으로 비젼 검사 하는 설비이다.

3D Design

Real Product

R&D 및 국책과제

수소연료전지 발열량 모사장치

3D Design

Real Product

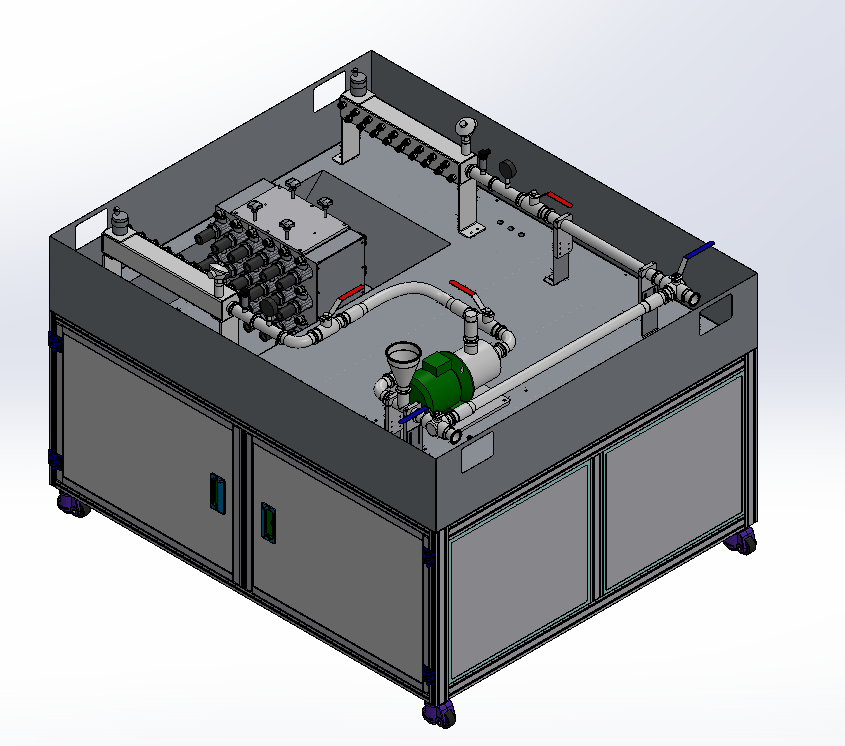

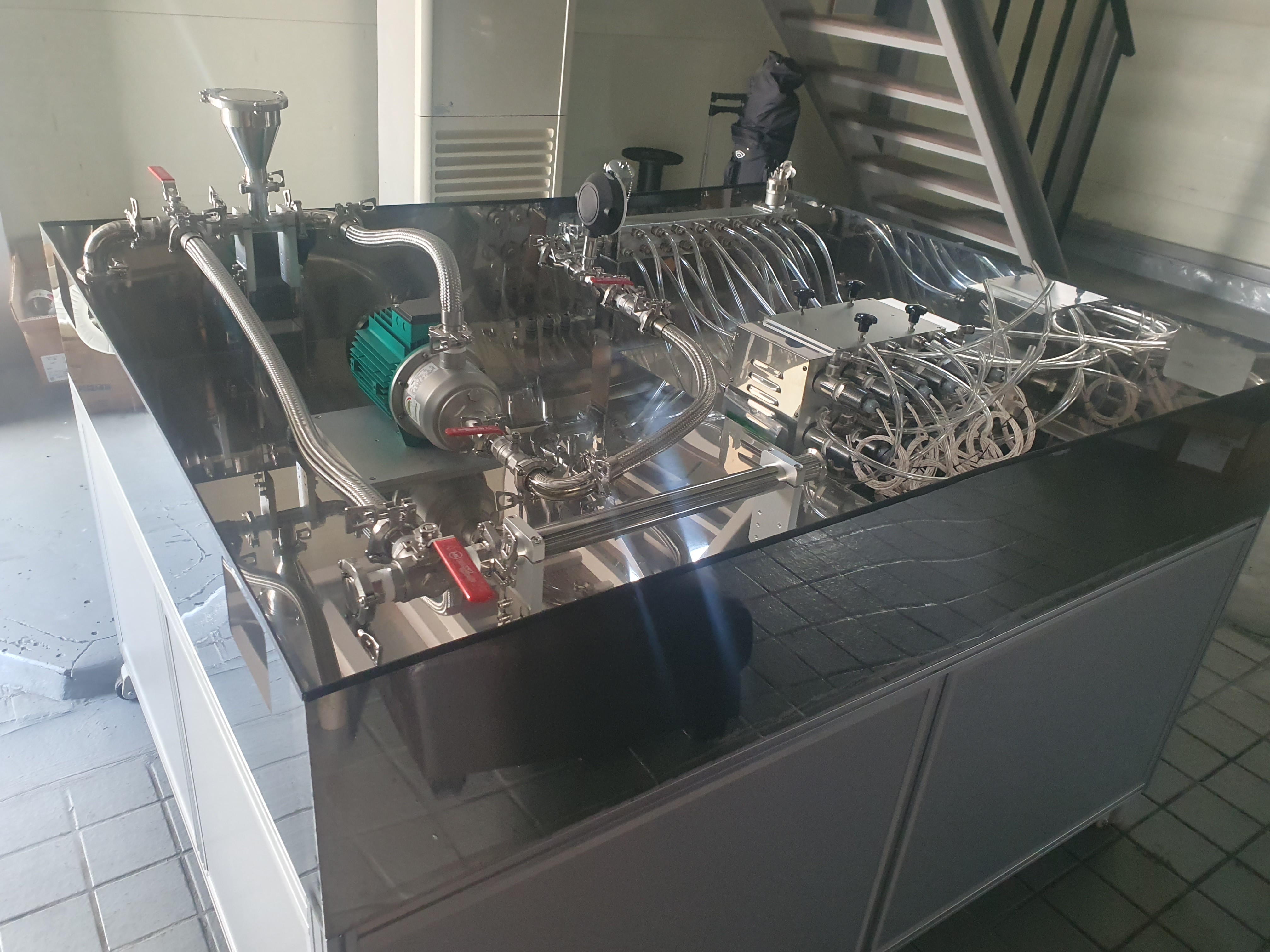

상세설명:

수소연료전지의 발열량을 모사하는 장치입니다.

3D Design

자동화 설비 (Automation)

자동차용 헤드램프 자동 조향장치 및 LEAK검사장비

3D Design

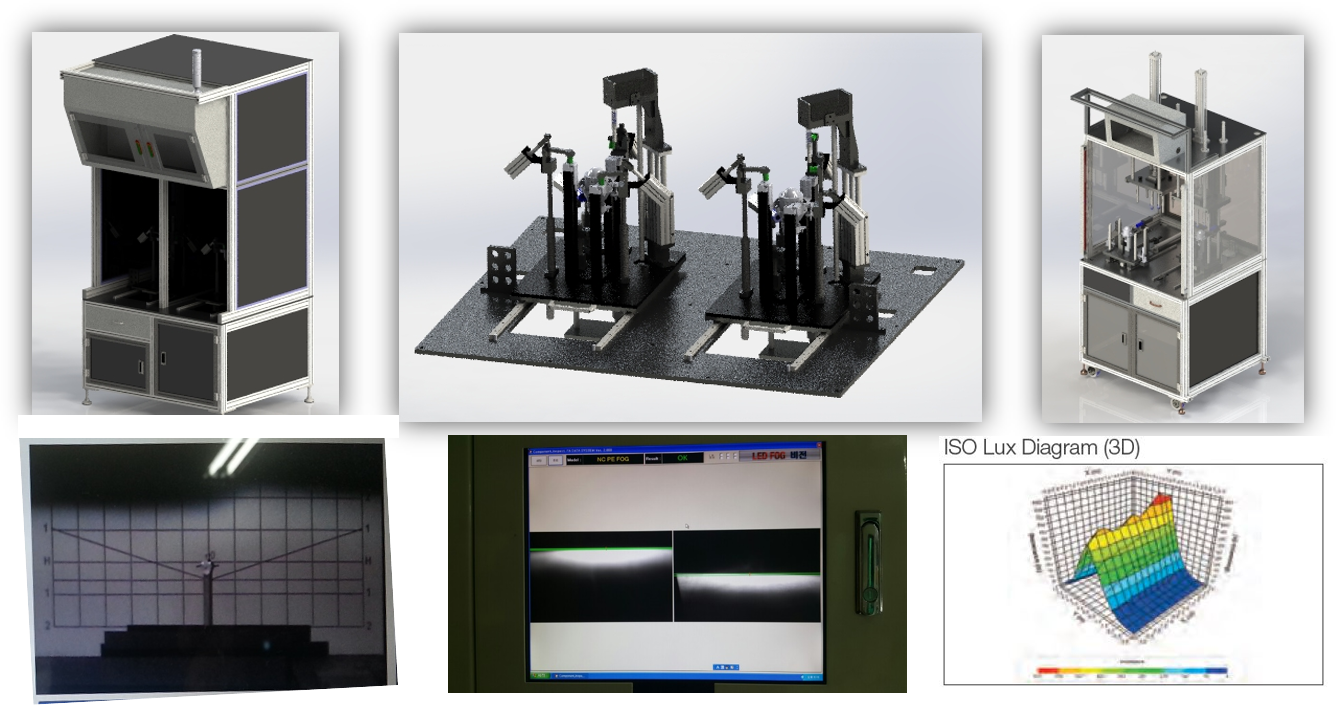

상세설명:

자동차 헤드램프 자동 조향 및 LEAK 검사장비입니다.

3D Design

Real Product

자동화 설비 (Automation)

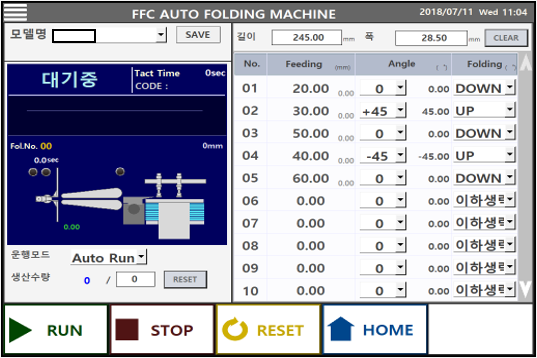

FFC 케이블 폴딩기

3D Design

Real Product

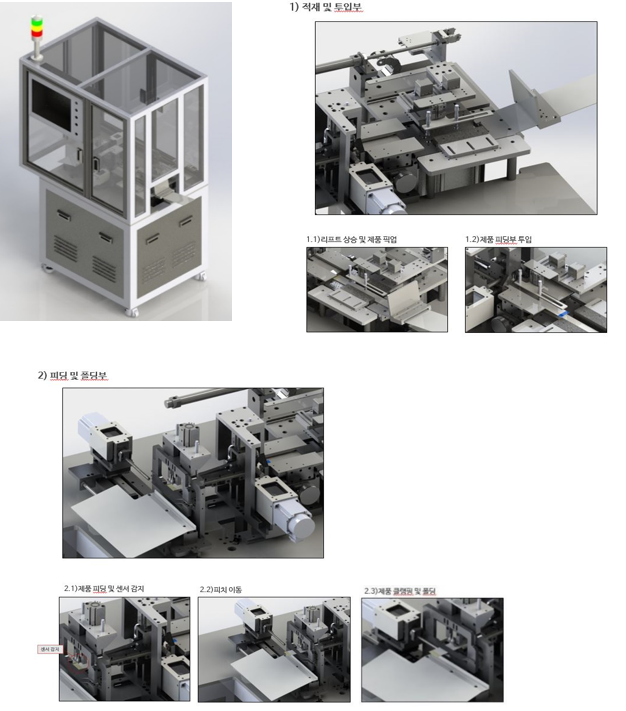

상세설명:

본 설비는 FFC 케이블을 폴딩하는 설비로 각 사이즈별 폴딩이 가능한 제품입니다.

기술 사양 (Specs):

▷ 자동적재 및 투입부 개발
- 각 제품 모델 별 피치 대응 가능한 Lift 개발

▷ 피딩 및 폴딩부 개발
- 제품 폴딩시 원하는 위치, 각도를 반복적으로
동일하게 폴딩 가능한 기구 개발

▷ HMI Software 개발
- 정밀 반복 작업이 가능하며 작업 위치 추적이
가능한 Software 개발

Real Product

자동화 설비 (Automation)

Inkjet Marking Machine

Real Product

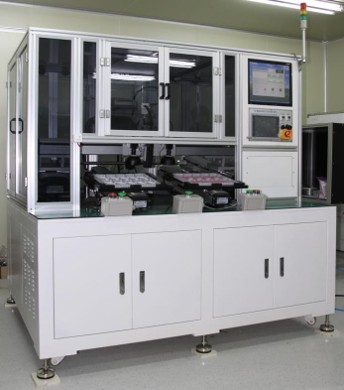

상세설명:

본 설비는 핸드폰 케이스에 날짜 및 일련 번호 등 글자를 자동으로
Inkjet Marking을 하고 Vision으로 자동 검사 하는 장비입니다.

기술 사양 (Specs):

- MODEL: IMT-2014-INK-M1
- Machine Size: 1,900(W) x 1,860(D) x 2,000(H)
- Weight: 1,000 Kg ± 10%
- 적용 Pallet Size: 390 x 290 -> 변경가능함
- Tact Time: 0.5sec/ea (Marking 포함)
- X-Y Axis 반복위치정도: ±20㎛
- X-Y Axis Robot: Ball Screw Robot
- Marking 사양: 9030, 1.1M (Markem Imaje)
- Marking 해상도: 71dpi
- Marking 높이: 폰트(5-24 도트), 문자(1.8~10mm)
- Vision: Sony ICX424 AL/AQ, Progressive scan CCD

Auto Sealing Machine (TFT-LCD/PDP Repair) 3D 설계 이미지

3D Design

Auto Sealing Machine (TFT-LCD/PDP Repair) 실제 납품 이미지

Real Product

자동화 설비 (Automation)

Auto Sealing Machine (TFT-LCD/PDP Repair)

3D Design

Real Product

Auto Sealing Machine (TFT-LCD/PDP Repair) 실물 이미지

상세설명:

본 설비는 TFT-LCD 휘점 Pattern & PDP Pattern 결함 부분을 정밀하게 Repair 하는 자동화 장비입니다.

기술 사양 (Specs):

- MODEL: IMT-2014-LCDRI-LCD1
- Machine Size: 3,800(W) x 3,600(D) x 3,000(H)
- Weight: 16,000 Kg ± 10%
- Panel Size: MIN 17”(384 x 235) ~ MAX 57”(1280 x 735)
- 대응 기판 두께: 0.5~1.1mm
- X-Y Axis 분해능: 1㎛
- X-Y Axis 반복위치정도: ±10㎛
- X-Y Axis Robot: Linear Servo Motor
- 하부 Stage: Granite 구조
- 진동(Vibration): 4 Gal Under
- Noise: 75 db Under
